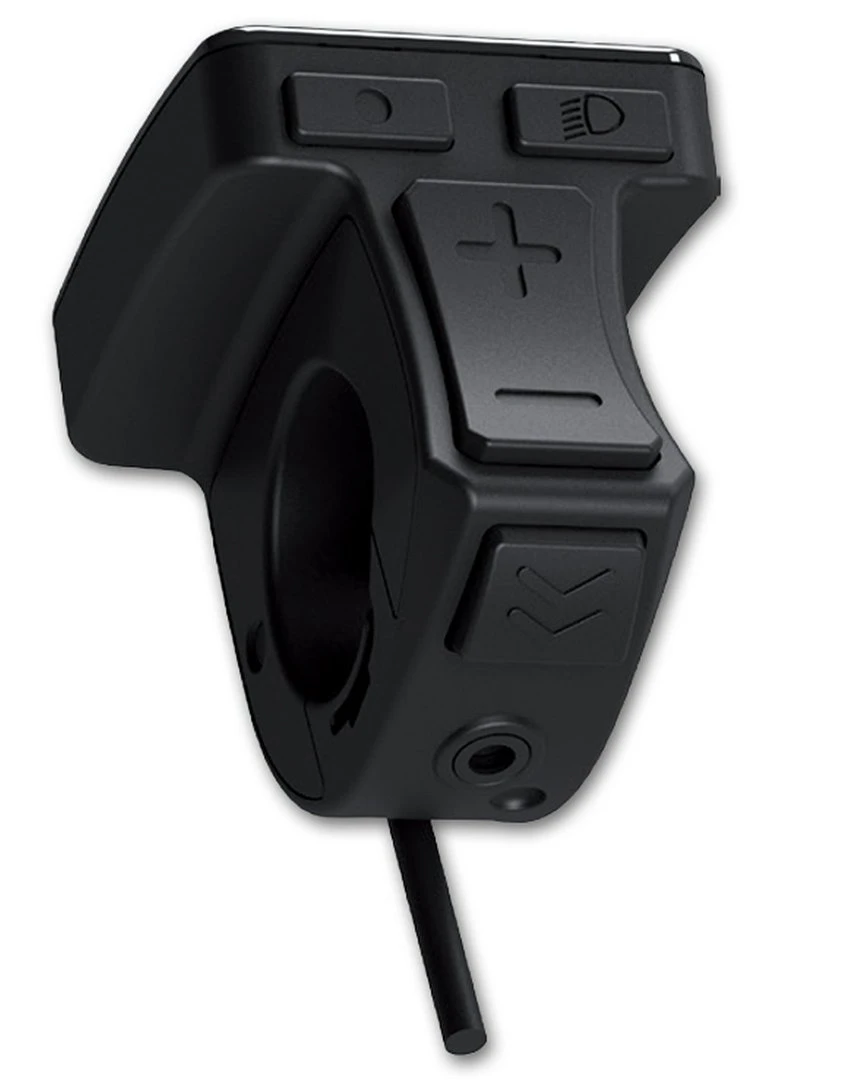

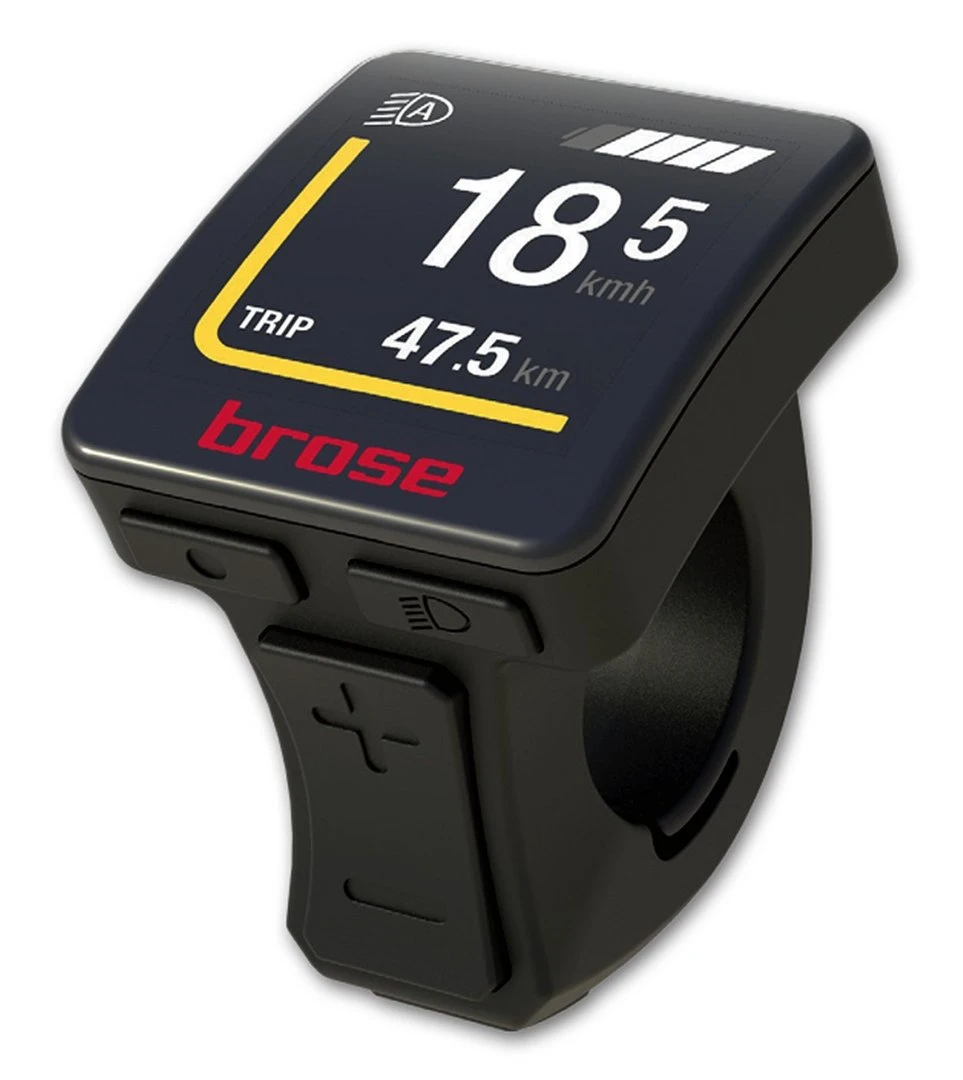

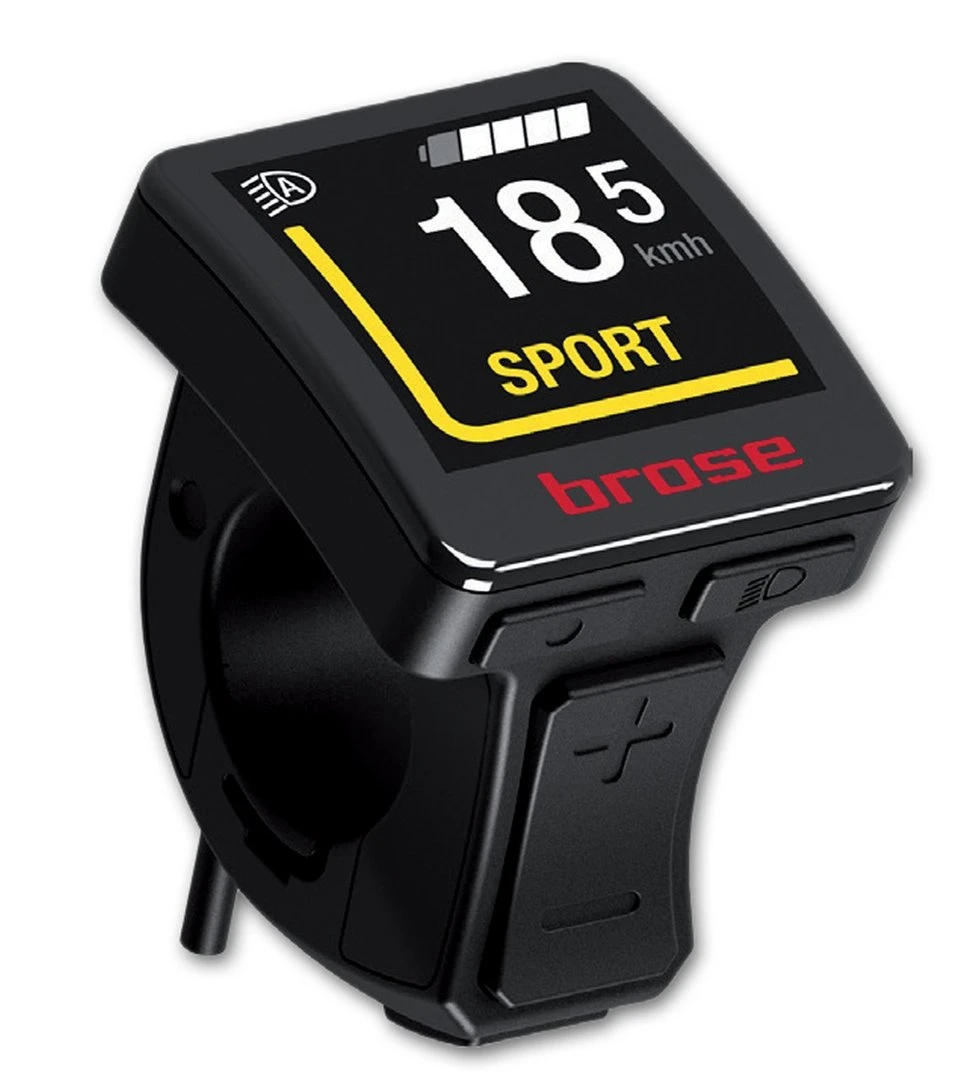

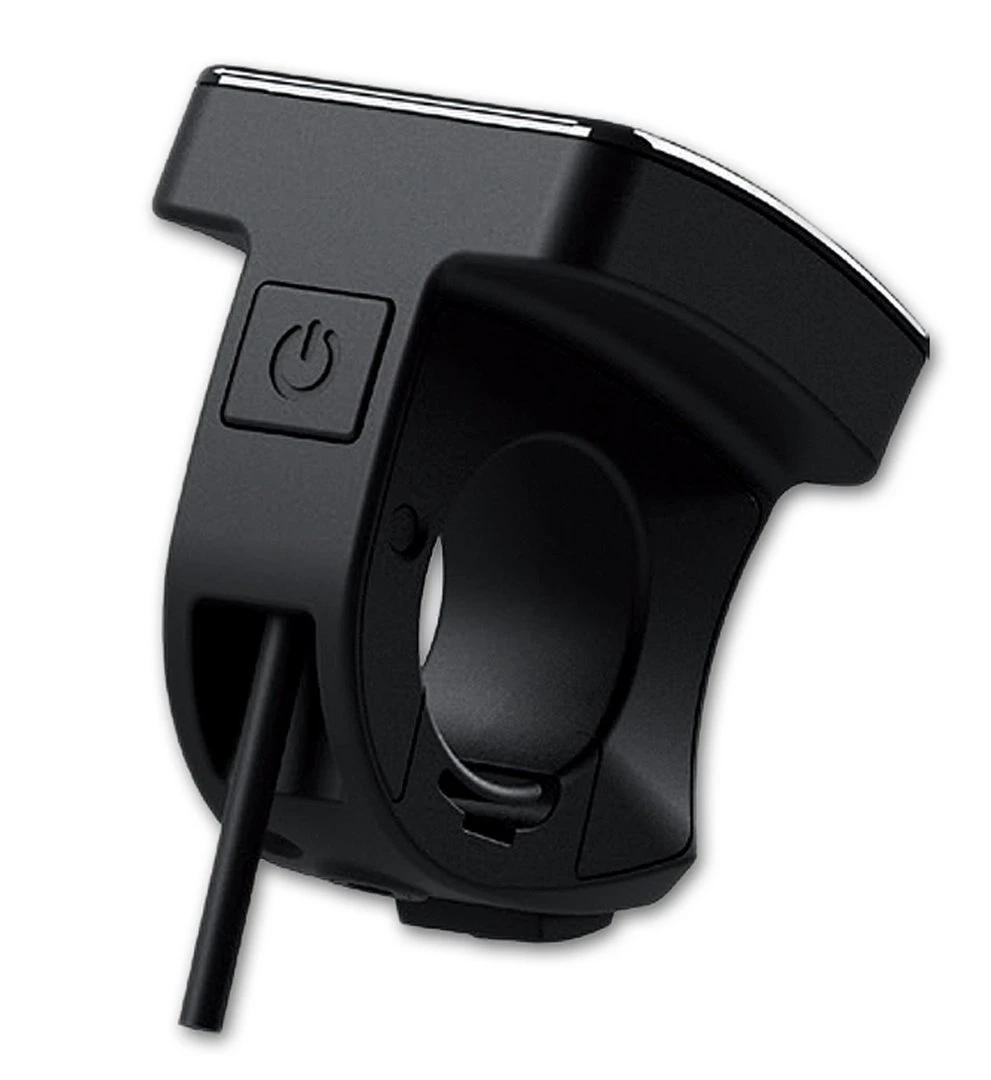

Das Brose Display Allround ist praktisch, pragmatisch und unverwechselbar im Design. Das 1,5 Zoll große Farb-Display ist sehr gut ablesbar, aufgeräumt und entspricht dem Design der Zeit. Das Display kann rechts oder links verbaut werden und ist somit die stylische All-in-one-Lösung schlechthin. Die leichte Wölbung verhindert eine extreme Spiegelung und lässt sich somit jederzeit und jeder Wetterlage gut ablesen.

BROSE Allround Display

1,5″ Zoll Farbdisplay
rechts oder links montierbar
14 Funktionen
Werte individuell einstellbar

Art der Anzeige: TFT Farbdisplay

Darstellung: 240 x 240px

Kabel: 150mm Länge

Bildschirmdiagonale: 1,5 Zoll

Abmessungen: 44mm x 37mm x 50mm

Montage: Rechts oder Links am Lenker

Schutzart: IPX7 (HMI) staubdicht, spritzwassergeschützt

Gewicht mit Kabel: 50 g

Wichtig!

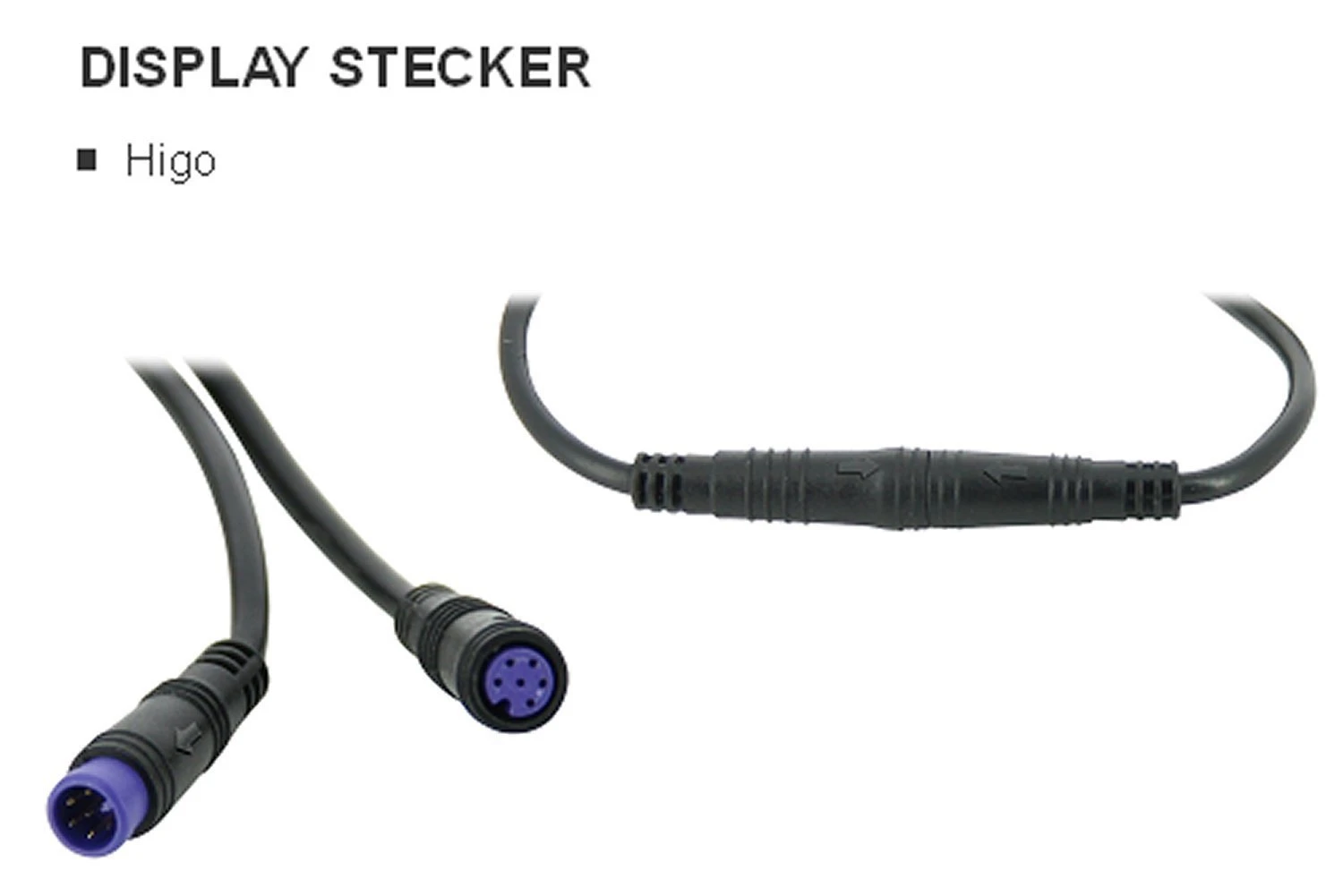

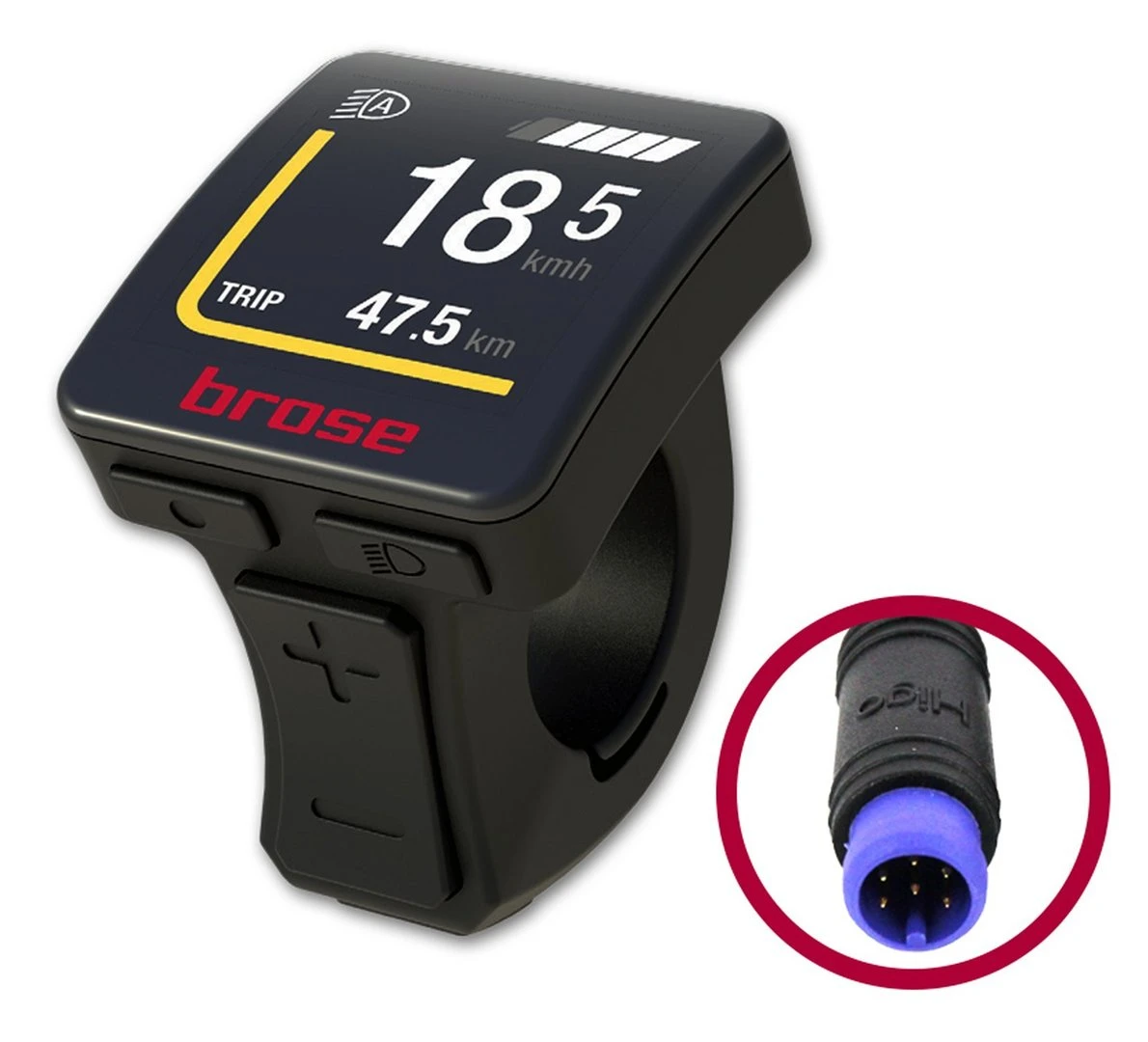

Das Display hat keinen Mini-USB Anschluss, ein Update erfolgt über die Rosenberger Buchse am Akku oder über ein spezielles Y-Kabel. Das Display verwendet als Anschlussstecker den Higo-Standard (lila).

Bitte kontaktieren Sie uns vor Bestellung, damit wir abklären können ob dieses Display an Ihrem Rad funktionert.
Leider ist nur etwa die Hälfte der auf dem Markt befindlichen Räder zu diesem Display kompatibel.
Unsere Erfahrung zeigt bisher:

alle Räder mit Drive-S Motoren haben einen Akku der funktionieren sollte (nicht Spezialized)
alle Räder mit einem Mag-Motor haben einen Akku der funktionieren sollte (nicht Spezialized)
alle Räder, bei denen man das Rad nur am Akku und nicht am Display einschalten kann funktionieren in der Regel nicht
BMZ-Akkus mit folgenden Artikelnummern sollten funktionieren: 27345-01 (teilweise, je nach Firmware), 27345-05, 27345-06, 27345-11, 27345-12, 27345-16, 27345-23, 30900-01, 30900-03, 30900-04, 30900-11, 31600-00, 37146-00, 37146-04, 37146-05
Akkus von Joycube (verbaut in Fischer-Rädern) Typ JCEB360-14-N funktionieren ebenfalls
Linkage-Akku mit folgenden Artikelnummer sollten funktionieren: AST-09-35S
BMZ-Akkus mit folgenden Artikelnummern funktionieren nicht: 23945, 23945-1, 23945-2, 23945-3, 23945-4, 23945-05, 25611, 25611-1 25611-2 25611-3, 25611-4, 25611-05, 27239, 27239-1, 27239-02, 27239-03, 27345, 27345-00, 27345-03

Bei allen anderen Akkus bitte anrufen oder eine Mail schreiben, dann probieren wir abzuklären ob Ihr Akku funktioniert

Achtung !

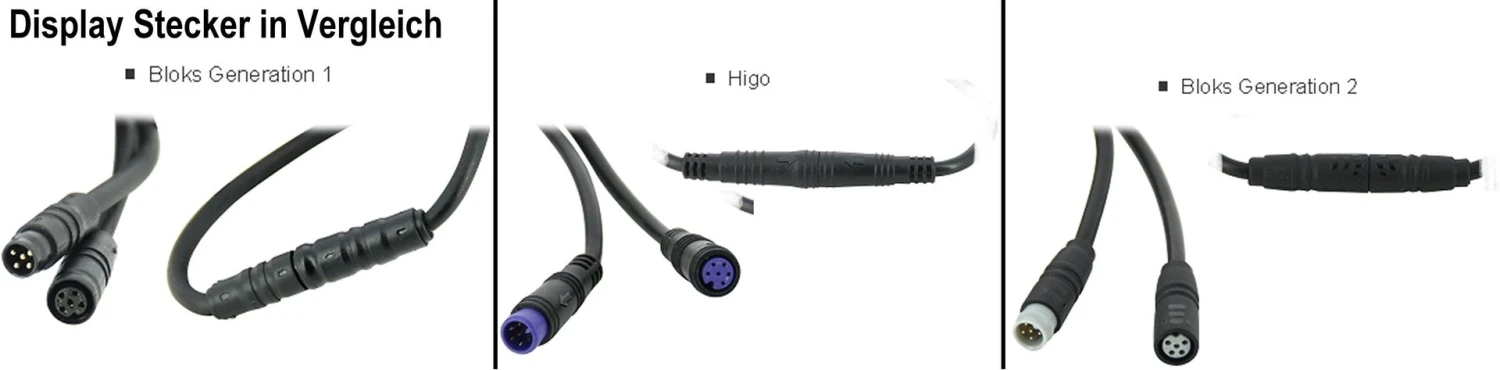

Bitte unbedingt den Stecker beachten (siehe Bilder). Leider müssen wir ca. 30 % der bestellten Artikel umtauschen, da vor der Bestellung nicht geprüft wird, ob es der passende Stecker ist.
Hierdurch werden unnötig Pakete hin- und hergesendet. Also: Der Umwelt zuliebe: bitte nochmals genau den Stecker prüfen.

Bedienungsanleitung

Bitte beachten Sie:

Seit dem 17. November 2021 gibt es für das Display die Software-Version R43 (bisher aktuell R31). Diese enthält folgende Änderungen:

Design Mode (Änderung von R39 -> R43 und nur bei Motorfimware 7.4.1 oder höher)
Automatische Einstellung von Einheiten 12/24 und km/mi über Regionen Parameter
Für USA wird „12“ und „mi“, für EU „24“ und „km“ aktiviert.

S-Pedelec

Die Unterstützungsstufen individuell einzustellen, wurde für das S-Pedelec deaktiviert.
Das Licht ist beim S-Pedelec dauerhaft aktiv und kann nicht über die Lichttaste ausgeschaltet werden. Das Lichtsymbol ist dauerhaft an.
Die Menü-Funktion „Anzeige aus“ ist beim S-Pedelec deaktiviert.

Bugfixes
Optimierungen in der Verbindung per Bluetooth

Design Mode (schon mit der R39)
Einführung von neuem Mode „Klares Design“

Aktivierung der Design Modi, erfolgt über Regionen Parameter
Für USA wird nur „Klares Design“ aktiviert
In der EU wird „Klares Design“ und das bekannte mehrfarbige Design freigeschalten. Über das Menü kann das bevorzugte Design eingestellt werden. Dies ist aber nur möglich, wenn die Motorsoftware mindestens den Stand 7.4.1 hat ! Sonst ist nur noch das neue, klare Disign möglich.

Unterstützungsstufe (schon mit der R39)
Die Unterstützungsstufen können jeweils individuell über das Menü „Pers. Einstellung“ (1-100%) eingestellt werden. In älteren Versionen konnte nur der voreingestellte Wert für die jeweilige Unterstützungsstufe prozentual reduziert werden.


bekanntes, mehrfarbiges Design	neues, klares Design Anzeige Stufe Eco

neues, klares Design Anzeige Stufe Boost	Auswahl Design R43 (fehlt bei Motor < 7.4.1)

Bitte geben Sie bei Ihrer Bestellung an, ob Sie die neue R43-Software wünschen, sonst liefern wir immer die R31-Version aus. Dies ist am Ende des Bestellprozesses im Warenkorb möglich.

Die Motorsoftware 7.4.1 ist für folgende Motoren verfügbar:
Drive S Alu C97272-100
Drive T Alu C91143-200 nicht für die Version C91143-100 !
Drive TF Alu C97292-200
Drive C Alu E22243-200
Drive S Mag vertikal E01680- und -200
Drive S Mag horizontal E06855-100 und -200
Drive T Mag vertikal E41222-100
Drive T Mag horizontal E57026-100
Drive C Mag vertikal E41219-100
Drive C Mag horizontal E57028-100
Drive TF Mag US vertikal E41221-100
Drive TF Mag US horizontal E57027-100
